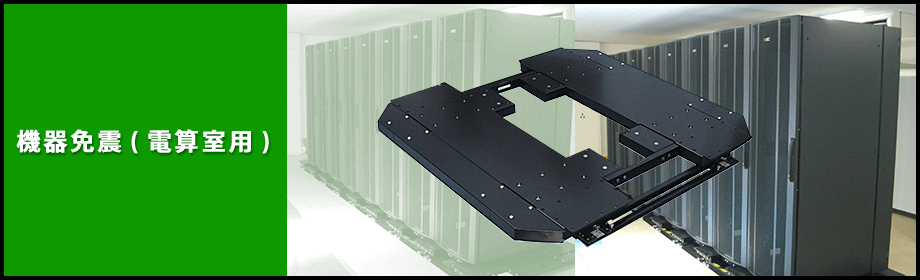

コクド免震技術
ゆれガードの特徴
- 積載物の重量が変わっても免震効果は一定
（地震の揺れを250Gal以下まで低減） - 積載位置が偏っても免震効果は一定
- 設置後のメンテナンスはほとんど不要
- 電源不要
- 連結可能・簡単設置・配線OK
- 耐荷重：1,000Kg~1,500Kg
免震効果を得るための「ゆれガード」機構
減衰力車輪と車軸の摩擦により、
揺れを抑える減衰力を得ています。
復元力中心へ向かって傾斜したレールが、
復元力を発揮します。

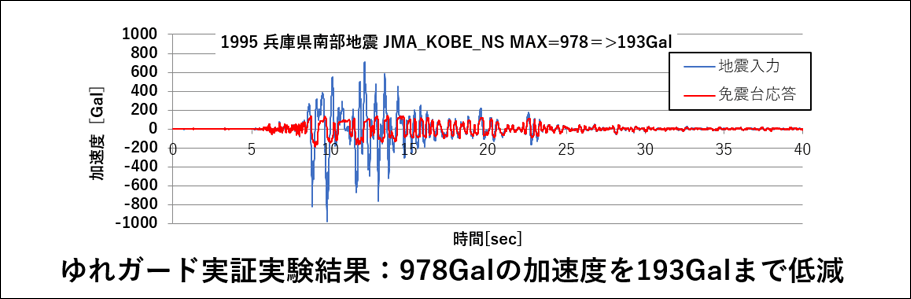

ゆれガードの性能
積載荷重比較試験
耐震比較試験
拡張連結の例
配線確認試験
床免震システムの特徴
| 型式 | 単体寸法Ｗ×Ｄ×Ｈ［mm］ | 質量［kg］ | 変位［mm］ | 積載許容荷重［kg］ |
|---|---|---|---|---|
| AK1 | 530×1200×98 | 69 | ±230 | 1,500 |
| 型式 | 単体寸法Ｗ×Ｄ×Ｈ［mm］ | 質量［kg］ | 変位［mm］ | 積載許容荷重［kg］ |
|---|---|---|---|---|
| SSX-410-890-E | 410×890×92 | 68 | ±200 | 1,000 |
| SSX-410-990-E | 410×990×92 | 72 | ±200 | 1,000 |
| SSX-410-1190-E | 410×1190×92 | 87 | ±200 | 1,000 |
※本装置は地震発生時において積載物への加速度の低減および転倒の危険性を低減するものであり、積載物の移動・転倒しないことを保証をするものではありません。
※本装置は免震装置であり地震時に変位範囲内のエリアで動きます。移動範囲内には物を置かないでください。また、設置の際は屋内の平坦な場所に設置してください。
ゆれガードの実績事例
サーバーラックの免震化事例
・OAF（浮き床）に10台のサーバーラックを連結設置予定のお客様
これまでは、耐震固定にしてサーバーラックを設置していた。
地震時に、耐震固定のおかげでサーバーラックの転倒は防げたが内部のサーバが破損し、事業としては停止せざる得なかった。
・BCP（事業継続計画）として、災害時に事業を継続・早期復旧出来るように、サーバに衝撃を伝えない免震化を提案。
工事日数はわずか1日で、サーバーラックの免震化を行った。
免震装置設置前

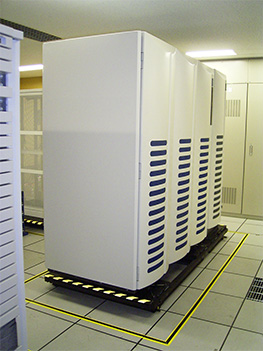

免震装置設置後
ラック作業
装置下部状況
